Глушитель объемного типа
На рис. 20.7 изображен глушитель такого типа; он состоит из
большой камеры, в которой пульсации газа могут быть
подавлены (сглажены) массой газа, содержащегося в самой
камере.
В идеале, расширительная камера должна
быть большой, но имеющееся в распоряжении пространство
обычно ограничивает ее размеры, поэтому часто
устанавливается более одного глушителя объемного типа.
Демпфирование низкочастотных шумов достигается путем
установки перегородок для создания зоны турбулентности с
целью разбивания потока газа внутри глушителя.
Перегородки препятствуют свободному протеканию газов, таким
образом, плохой выбор конструкции может быть причиной
подъема давления в системе выпуска. Это противодавление
уменьшает мощность двигателя, поскольку часть отработанных
газов остается в цилиндрах и занимает место, которое в
противном случае было бы заполнено новой порцией, то есть
плохая выпускная система может быть причиной уменьшения
объемной производительности. Мощность двигателя теряется как
из-за потери объема, занимаемого отработанными газами, так и
из-за нагрева от отработанных газов, поскольку эти сильно
нагретые газы нагревают новую порцию смеси, уменьшают ее
плотность, вследствие чего уменьшается ее масса.
Хорошо разработанная или правильно модифицированная система
выпуска может увеличить мощность двигателя благодаря
использованию положительных и отрицательных пульсаций
давления, которое перемещается вперед и назад по выпускной
трубе, давая возможность новой порции смеси попасть в
цилиндр во время перекрытия (интерференции) клапанов. Труба
идеальной длины создает отрицательные пульсации давления в
цилиндре в моменты отрывания впускного клапана. Помощь,
создаваемая системой выпуска, проявляется только при
определенных оборотах двигателя, так что расчет делается
таким образом, чтобы эта помощь имела место при наличии
максимальных нагрузок.
Глушители абсорбционного типа

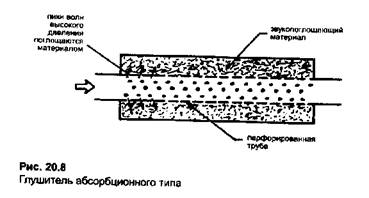

Глушитель такого типа изображен на рис. 20.8. Он состоит из
прямой перфорированной трубки, которая окружена
звукопоглощающим
Материалом, например таким, как
стекловолокно. Поглощение высокочастотных шумов
осуществляется материалом, который создает препятствие для
распространения звуковых волн. Когда волна возвращается из
внешней камеры назад, она складывается в противофазе со
следующей волной, в результате чего высокочастотные пики
